헤파필터 박스

헤파필터 박스 주문제작 됩니다. 연락처:010-2760-2088 제일엔지니어링 기술영업이사  장두교

헤파필터 주문제작 됩니다

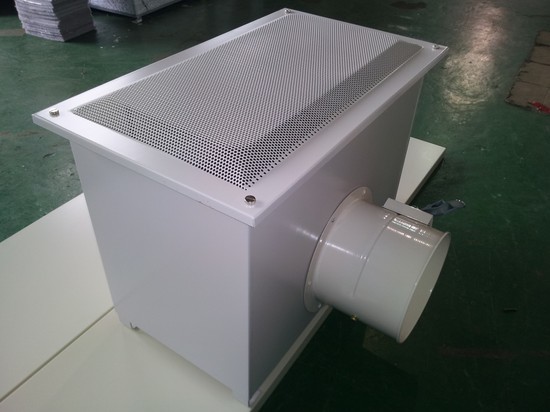

헤팔필터박스 필터박스 댐퍼 헤파필터 기타부속 포함 색상 아이보리

헤팔필터박스 색상 화이트그레이

작 동 개 요

HFU SYSTEM은 규격화된 유니트를 천정면에 자유롭게 설치할 수 있는 구조로 되어 있으며 현재 국내 크린룸에 적용되고 있음. 그밖에 제조라인의 부분 청정도 유지에 유용함,.

3. 운 전 요 령

(1) 운전 전의 점검 및 확인 사항

- HEPA FITLER UNIT의 AIR는 DUCT를 통해 공급되므로 DAMPER의 개폐 상태만 확인하면 된다.

(2) 장비의 START UP을 하기 위한 준비

- 운전준비,

상부에 부착되어있는 DAMPER를 완전 개방한다.

토출 풍속을 측정하여 DAMPER개도량을 조정한다.

(3) 운전 종료시 장비의 정지 요령

단 시간 정지 시키고자 할 경우

특별한 조작을 하지 않음

장 시간 정지 시키고자 할 경우

장시간 정지 하고자 할시는 MAIN DAMPER를 OFF 시킨다.

4. MAINTENANCE MANUAL

(1)SPARE PART LIST

NO	PART NAME	MODEL NO.	비 고
1	HEPA FILTER		610X610X150
2	상기 제품이나 기타 부품의 교환이 필요하다고 판정될때는 당사로 문의 바랍니다.

(2) 정기 예방 계획과 점검 사항

일간

HFU의 가동여부 확인

주간

HFU 세척 및 정상 상태 확인

년간

PRE FILTER 풍량 측정 (초기 사용 정압 : 10MMAQ)과 2배 이상 차이가 날 경우 신품과 교체

(3) 장기 유지시의 보관 방법과 필요 사항

DAMPER를 OFF시킨다.

CASING, 공기 여과기(FILTER)및 내부의 불순물을 깨끗이 닦는다.

교체가 필요하다고 판단되는 부품은 교환한다.

(4) TROUBLE SHOOTING



NO	기계 상태	주 원 인	대 책
1	AIR 토출 풍속이 느리다	1.PRE FILTER 막힘	분해 후 청소 및 교체
		2.HEPA FILTER 막힘	초기 정압의 2배 1년 사용후 교체

** 상기 대책을 강구 했어도 정상 운전이 되지 않을 경우 당사로 즉시 연락하여 주십시오

유 지 점 검 표

납 품 처 :	제 조 번 호
모 델 명 :	검 사 일 자 :
납 품 일 자 :	담 당 자 :

제 품 사 양(1SET기준)

BODY	TYPE		FILTER
	IN SIZE	680WX680LX510H	TYPE
	OUT SIZE	750WX750LX510H	MAKER
	INSIDE M’TRL	CR1.2T	EFFICIEN.
	OUTSIDE M’TRL	CR1.2T	DIMENSION	610X610X150
	AIR VOLUME	18/28CMM	MEDIA	GLASS FIBER
	POWER		FRAME	P/BOARD
FAN	TYPE		SEPERATOR	AL
	MAKER		Q’TY	SET
	AIR VOLUME	CMM
	POWER
	Q’TY	SET

검 사 내 용



검 사 내 용	검 사 결 과	검 사 내 용	검 사 결 과
전원 접속 상태 확인	이상 유 ( ) 무 ( )	외관 상태 확인	이상 유 ( ) 무 ( )
전 전압 (V)	220V	내부 상태 확인	이상 유 ( ) 무 ( )
전 전류 (A)	A	소음 상태 확인	이상 유 ( ) 무 ( )
FAN 전류 (A)	A	진동 상태 확인	이상 유 ( ) 무 ( )
FAN 작동 상태 확인	이상 유 ( ) 무 ( )	AIR 토출 상태 확인	이상 유 ( ) 무 ( )
		풍량 확인	CMM
		FILTER 상태 확인	이상 유 ( ) 무 ( )
		볼트,너트 조임상태 확인	이상 유 ( ) 무 ( )

** NOTE : ( )안에 O를 기입하여 주십시오,

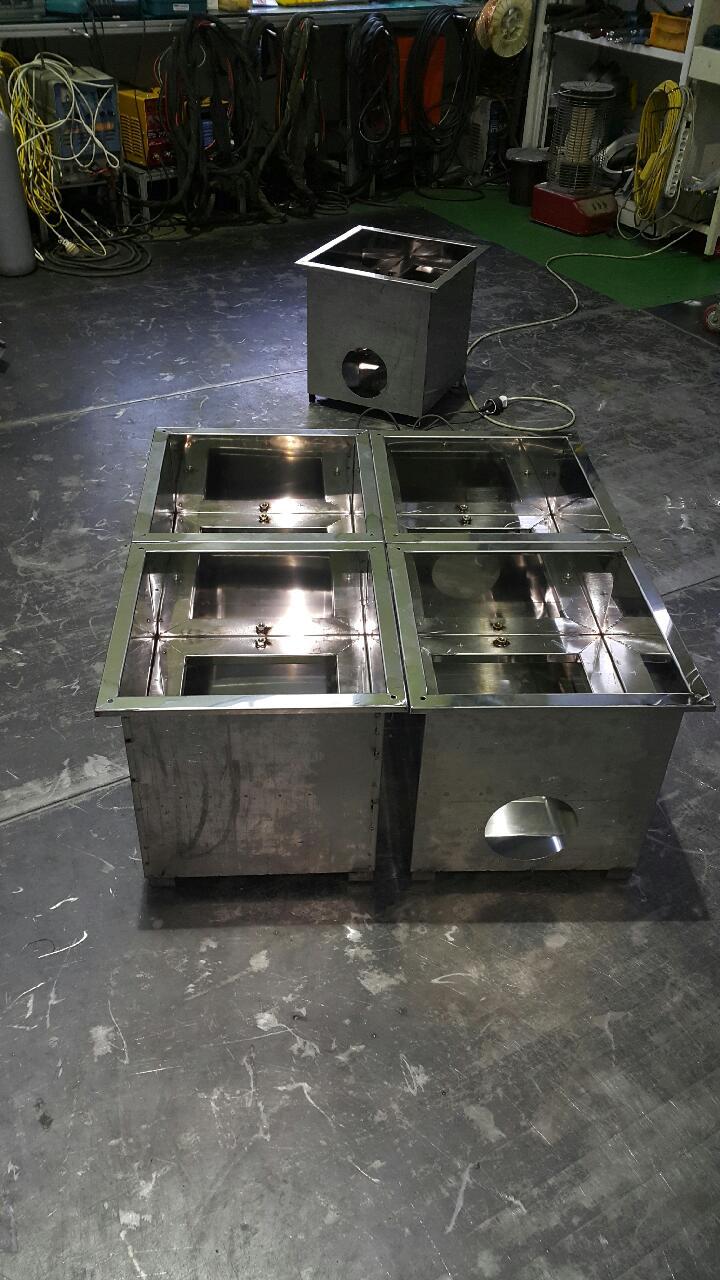

스텐 필터박스 제작 용접작업 현장사진
